Комплексы сортировки и промывки (промприборы) для техногенных россыпей золота

Промывочные приборы «КАРАКАТИЦА» и «МАКСИМА-ГОЛД»

«Канашский машиностроительный завод» представляет новую линейку компактных полумобильных промывочных приборов «КАРАКАТИЦА»и «МАКСИМА-ГОЛД», которые отличаются своей многофункциональностью и различным уровнем производительности

Промприборы «КАРАКАТИЦА» и «МАКСИМА-ГОЛД» представляют собой полумобильные комплексы, предназначенные для дезинтеграции, размыва и классификации песков, уборки надрешетного материала (галя и валуны), промывки песков на шлюзе.

Состав комплексов «КАРАКАТИЦА» и «МАКСИМА-ГОЛД» может варьироваться, исходя из поставленных задач и предпочтений Заказчика.

Базовой единицей комплекса «КАРАКАТИЦА» является быстромонтируемая установка загрузки и сортировки КМ УЗС (Б), которая, отталкиваясь от требуемой производительности всего комплекса, может комплектоваться скруббер-бутарой с диаметром барабана 1,5 или 1,2м, с системой промывки на питателе вибрационном и арочным оросителем.

Базовой единицей комплекса «МАКСИМА-ГОЛД» является быстромонтируемая установка загрузки и сортировки КМ УЗС (П), которая, отталкиваясь от требуемой производительности всего комплекса, может комплектоваться грохотами инерционными с шириной просеивающей поверхности 1,75 или 1,5м, с системой промывки на два яруса.

Каждая из обозначенных установок КМ УЗС представляет собой единый полумобильный комплекс оборудования, выполненный на общей раме-салазках. Такое конструктивное исполнение позволяет развернуть установку в месте эксплуатации без сооружения специального фундамента, перемещать ее в пределах месторождения без дополнительных демонтажных работ. Это, в свою очередь, позволяет использовать самую эффективную бестранспортную технологию промывки, дезинтеграции и обогащения золотоносных песков. Сущность ее заключается в том, что экскаватор и промприбор устанавливаются на борту карьера практически рядом. Экскаватор берет пески из забоя (карьера) и сразу подает их в бункер промывочного прибора. Эфеля из прибора удаляются самотеком, а галя укладывается ленточным конвейером в отработанное пространство или на борт карьера

Конструктивное исполнение установок и оборудования, входящего в состав комплексов «КАРАКАТИЦА» и «МАКСИМА-ГОЛД» позволяет осуществлять их транспортировку авто- или железнодорожным транспортом в собранном виде, а также перевести ее в течение короткого промежутка времени в рабочее или транспортное положение, используя при этом только одну единицу кранового оборудования и двух человек обслуживающего персонала.

Промприборы «КАРАКАТИЦА»:

В состав промывочного прибора входят:

  • питатель вибрационный колосниковый с приводом и системой промывки,
  • скруббер-бутара с приводом и арочным оросителем,
  • самородкоулавливатель (ловушка для самородков);
  • конвейер разгрузочный поперечный (для отвода валунов) – опция,
  • шлюзы мелкого наполнения (ШМН) – опция,
  • оборудование системы управления;
  • опорная рамная металлоконструкция «на салазках», на которой смонтированы все вышеперечисленные рабочие механизмы и системы, а также течки, пульпопроводы площадки обслуживания и лестницы;

Энергоснабжение комплекса может быть, как от ЛЭП, так и от автономного источника питания.

Технические особенности:

  • Питатель вибрационный: 1. увеличенная длина колосниковой решетки; 2. независимые брызгальные устройства (не касаются с вибрирующими элементами). 3 Каждый разбрызгиватель имеет собственный клапан и взаимозаменяемые латунные форсунки;
  • Самородкоулавливатель: 1. материал перемещается через ловушку для самородков прежде чем войти в скруббер; 2. Ловушка имеет возможность опускаться вниз для лёгкой ее очистки.
  • Скруббер-бутара: 1. конструкция бутары – правильный додекагон, что, в отличие от круглой конструкции, значительно повысило дезинтеграцию материала при вращении барабана: материал не скользит вдоль внутренней гладкой поверхности бутары, а перелопачивается 12 раз с полочки на полочку за один оборот барабана; 2. просеивающие поверхности бутары – полиуретановые сита, что увеличило устойчивость на истирание в 10-15 раз по сравнению с металлическими экранами. Сам экран не является сплошным, а набран из отдельных плоских пластин небольшого размера, легко заменяемых за несколько минут на новые в случае необходимости. По требованию Заказчика, вместо полиуретановых пластин можно установить стальные плоские экраны с перфорированными отверстиями; 3. внутренняя струйно-разбрызгивающая труба скруббера снабжена сменными латунными форсунками для окончательного ополаскивания материала.

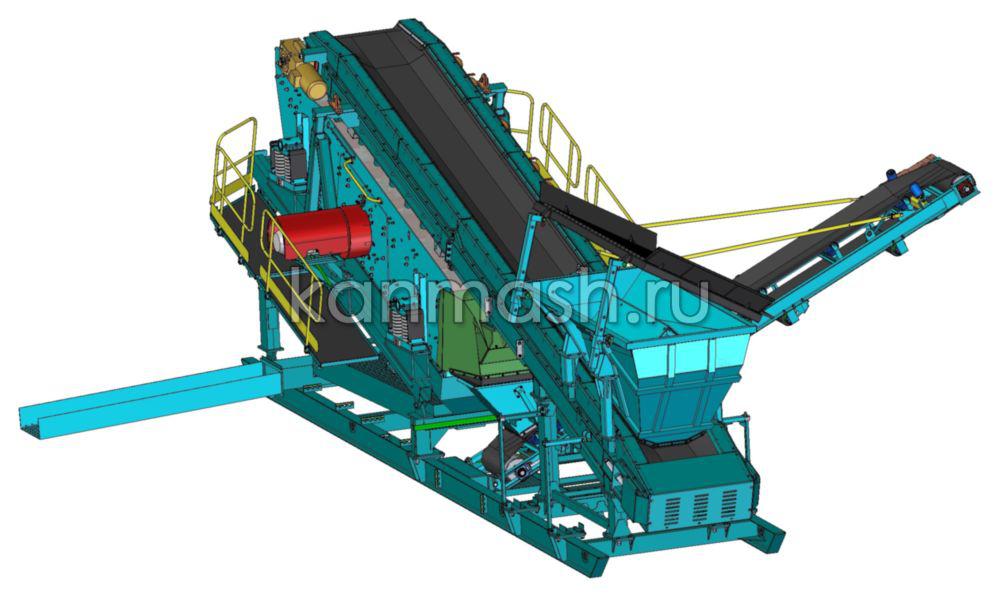

Промприборы «МАКСИМА-ГОЛД»:2

В состав промывочного прибора входят:

  • бункер,
  • колосниковая решетка на бункер – опция,
  • загрузочный конвейер с приводом (мотор-редуктор),
  • грохот инерционный среднего или тяжелого типа с приводом с системой промывки на 2 яруса,
  • конвейер разгрузочный боковой (для отвода валунов и гали),
  • эфелесборник с самородкоулавливателем;
  • шлюзы мелкого наполнения (ШМН) – опция,
  • оборудование системы управления;
  • опорная рамная металлоконструкция «на салазках», на которой смонтированы все вышеперечисленные рабочие механизмы и системы, а также течки, пульпопроводы площадки обслуживания и лестницы;

Энергоснабжение комплекса может быть, как от ЛЭП, так и от автономного источника питания.

Промывочные приборы стандартного типа

«Канашский машиностроительный завод» предлагает своим Заказчикам промприборы стандартного типа в стационарном или полумобильном исполнении.

В состав промывочного прибора стандартного типа входят:

  • бункер загрузочный с системой промывки,
  • агрегат сортировки с системой промывки на 2 яруса,

Оборудование в агрегатном исполнении включает быстромонтируемые опорные металлоконструкции, площадки обслуживания, трапы, течки, пульпопроводы и ограждения. Опорные металлоконструкции агрегатов могут быть выполнены в виде «салазок», что позволяет без труда перемещать агрегаты. Энергоснабжение комплекса может быть, как от ЛЭП, так и от автономного источника питания.

Технические особенности:

  • бункер загрузочный имеет возможность регулировки угла наклона;
  • для изготовления бортов грохота используется сталь 10ХСНД и высокопрочные болтовые соединения;
  • вибраторы грохота комплектуются только виброустойчивыми подшипниками;
  • По требованию Заказчика промывочные приборы стандартного типа, и приборы типа «КАРАКАТИЦА» и «МАКСИМА-ГОЛД» дополнительно комплектуются,
  • оборудованием водооборотной системы,
  • системой пульпопроводов,
  • шлюзами мелкого наполнения с ковриками типа «старательский мох» и/или «золотая дорожка»
  • оборудованием системы электроснабжения.
