Технологические линии

Скачать и заполнить опросный лист

В связи разнообразием исходной информации от Заказчиков: по требуемому к переработке материалу (вид исходного материала; гранулометрический состав исходного материала; влажность; уровень загрязненности и т.п.); по требуемой (желаемой) производительности комплекса; по требуемым технологическим операциям; по требованиям к фракциям готовой продукции; по исполнению комплекса; по энергообеспеченности и мн. др., каждая технологическая линия индивидуальна. Время «стандартных» дробильно-сортировочных комплексов по производству щебня типа ДСУ-30 или ДСУ-90 уходит в прошлое.

Дробильно-сортировочный (сортировочный или сортировочно-промывочный) комплекс представляет собой целый комплекс специального оборудования, расположенного в строгом соответствии с определенным технологическим процессом и обеспечивающего ряд производственных действий по переработке и транспортировке продукции.

ООО «Канмаш ДСО», обладая опытом комплектации карьерных хозяйств и дробильно-сортировочных заводов для переработки самых разнообразных материалов, разрабатывает технологические процессы переработки и предлагает наиболее оптимальное оборудование, включая, в случае целесообразности, оборудование других производителей, как отечественных, так и зарубежных.

Для сокращения срока ввода технологических линий в эксплуатацию, уменьшения объема строительно-монтажных работ, исключения ошибок при проектировании и строительстве, а также обеспечения безопасности и удобства при обслуживании, ООО «Канмаш ДСО» производит широкую гамму оборудования в агрегатном исполнении.

Оборудование в агрегатном исполнении включает также быстромонтируемые опорные металлоконструкции, площадки обслуживания, трапы, течки, ограждения. По требованию Заказчика, течки и бункеры агрегатов могут быть футерованы просто листовой сталью, износостойкой листовой сталью типа «Hardox», полимерными или резиновыми материалами.

Опорные металлоконструкции агрегатов могут быть выполнены в виде «салазок», что не требует сооружения капитальных фундаментов.

При комплектации технологических дробильно-сортировочных линий оборудованием в агрегатном исполнении существенно снижаются затраты на строительную подготовку объекта, а также ускоряются сроки ввода оборудования в эксплуатацию.

ООО «Канмаш ДСО» предлагает своим Заказчикам оборудование в агрегатном исполнении как классического (так называемые «бюджетные» варианты агрегатов, включающие в себя опорную металлоконструкцию с площадками обслуживания и лестничными пролетами и непосредственно само дробильное или сортировочное оборудование), так и современного типа. К современному типу агрегатов относятся серии установок загрузки и первичной сортировки «БОГАТЫРЬ» и «ВАЛЬКИРИЯ»; установок загрузки и сортировки «МАКСИМА»; установок дробления и сортировки «ОПТИМА». Серии указанных установок отличает в первую очередь воплощённые в них компоновочные решения, позволяющие комплектовать на их базе быстровозводимые полумобильные дробильно-сортировочные или сортировочные комплексы без привязки к рабочей площадке и с возможностью легкой смены места работы.

Примеры разработки технологических линий:

ПРИМЕР 1:

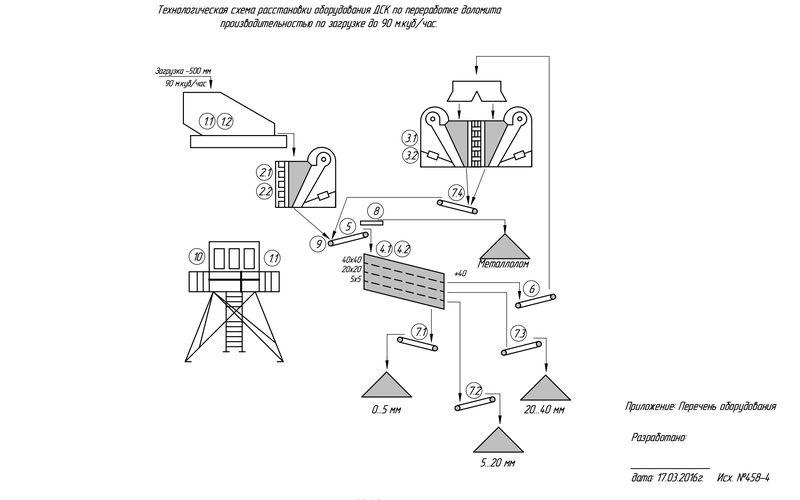

Этап №1

11

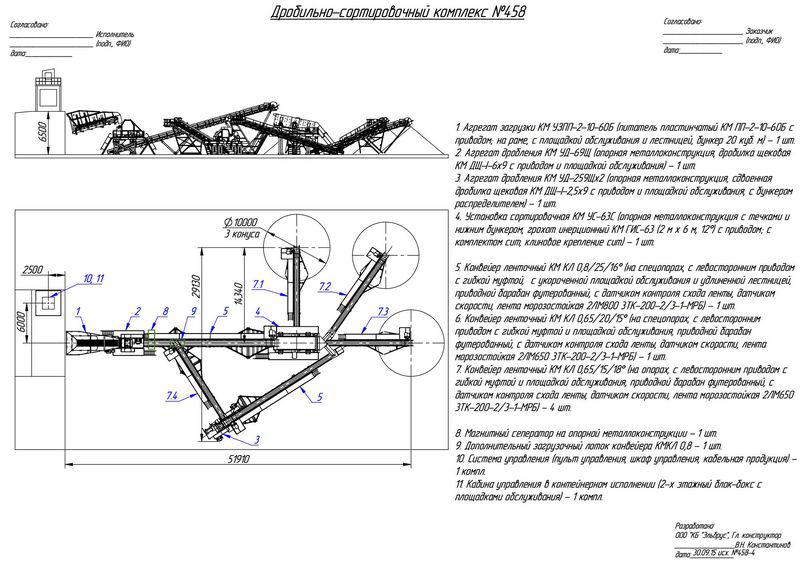

Этап №2

12

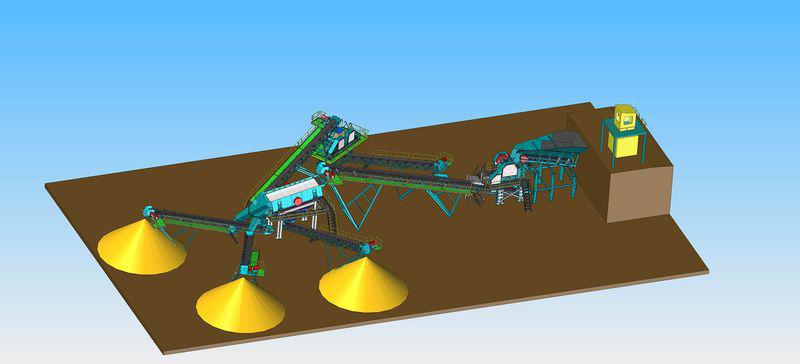

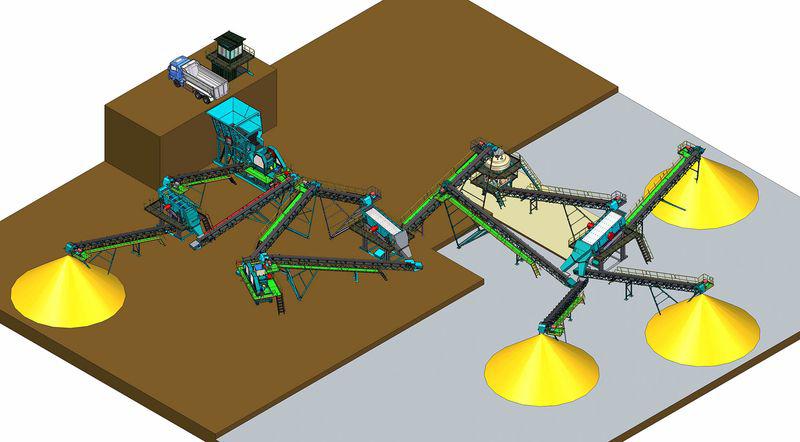

Этап №3

13


ПРИМЕР 2:

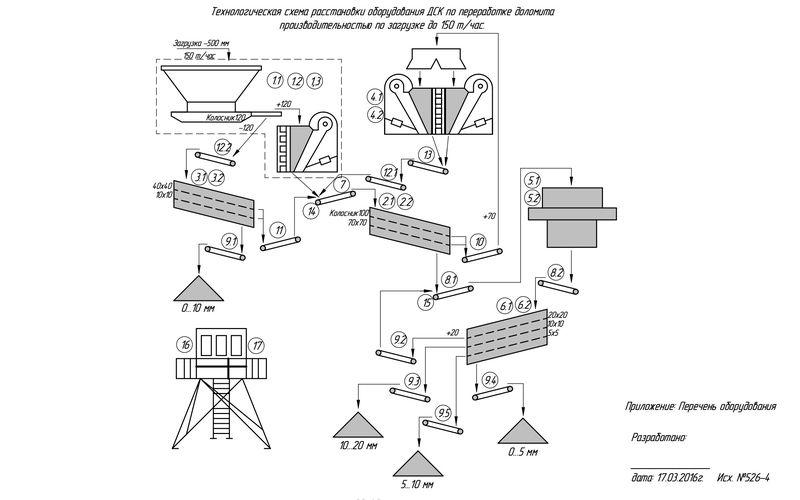

Этап №1

11

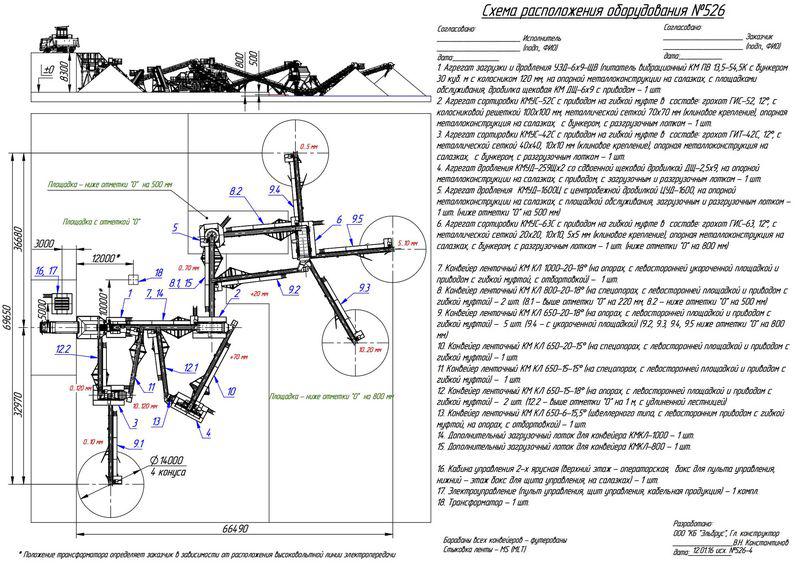

Этап №2

12

Этап №3

13


ПРИМЕР 3:

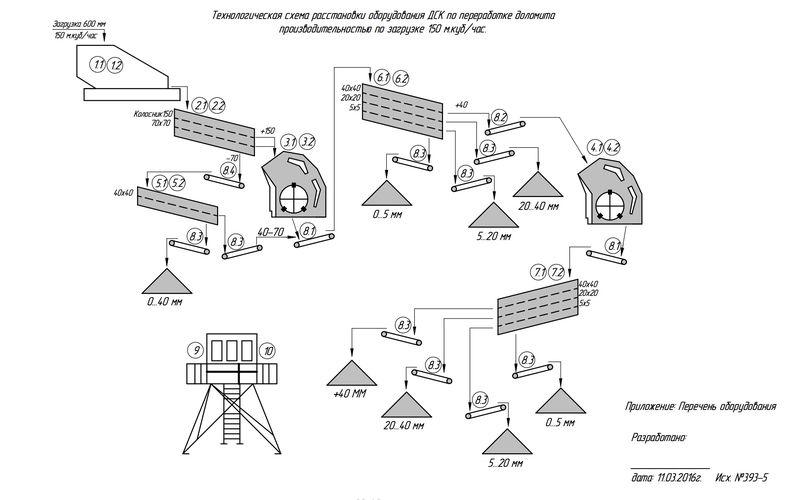

Этап №1

11

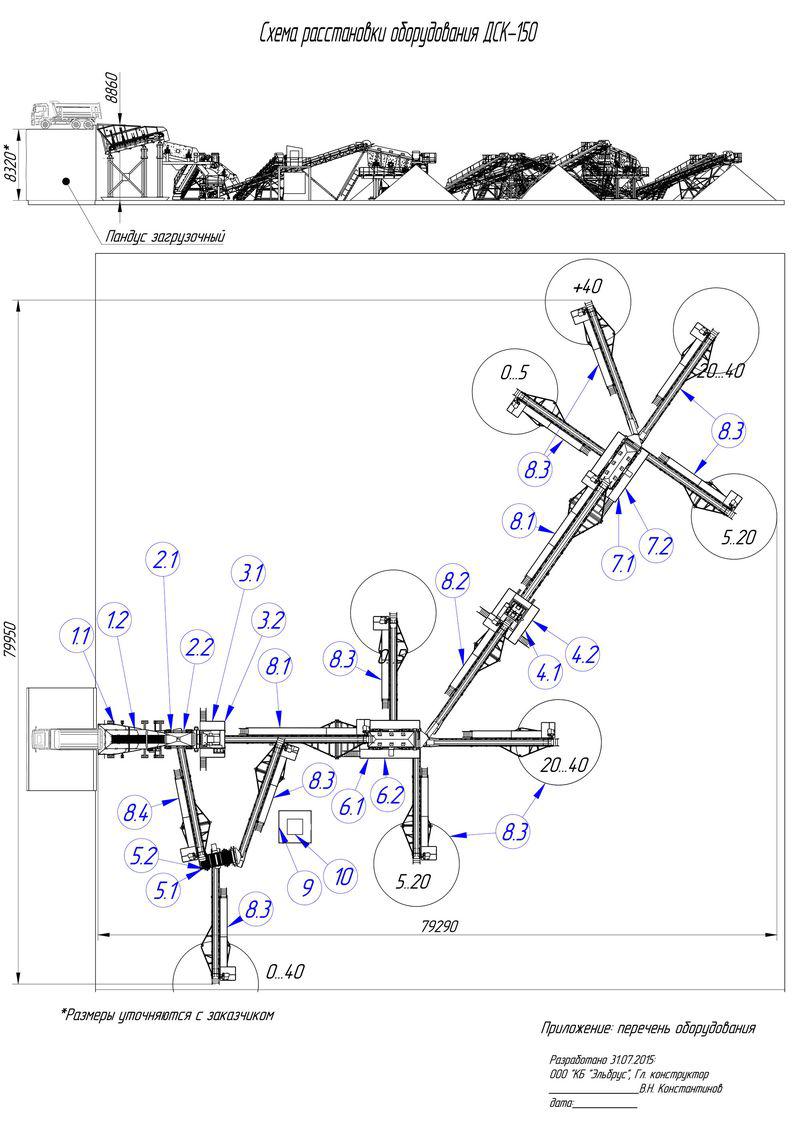

Этап №2

12

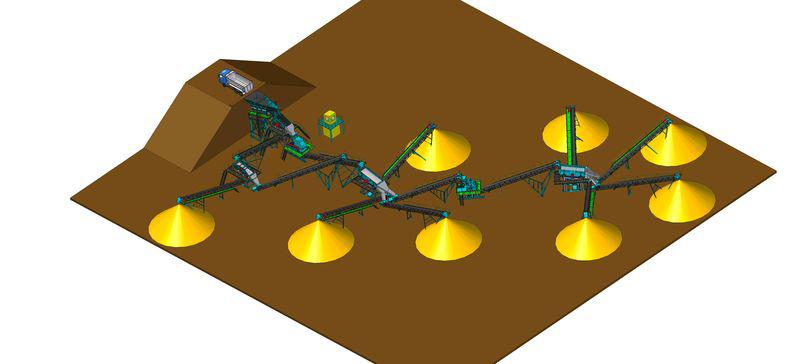

Этап №3

13

Раздел 1

Перечень технической документации, предоставляемой Заказчику

№ п/п

Наименование

Вид носителя

Тип носителя

Примеч.

1.1

*Паспорт (на каждую ед. оборудования).

Отдельно - комплектовочная ведомость, упаковочные листы на оборудование, паспорта на комплектующие изделия

Бумажный**

Оригинал

вместе с продукцией

1.2

*Руководство по эксплуатации, включая разделы по монтажу и обслуживанию (на каждую ед. оборудования)

Копия

1.3

Декларация о соответствии (Таможенного союза)

Копия

1.4

Монтажный чертеж (с рекомендациями по установке на каждую ед. оборудования)

Электронный

2D, формат -pdf

1.5

Технологическая схема

(с условными обозначениями оборудования)

по согласованию с Заказчиком

1.6

План-схема расположения оборудования (без размеров)

1.6

Электрическая принципиальная однолинейная схема подключения оборудования

1.7

План расположения оборудования и высотных отметок с размерами

1.8

Технические условия** (на каждую ед. оборудования).

по требованию Заказчика

1.9

Акт/протокол приемо-сдаточных испытаний на заводе** (на каждую ед. оборудования).

1.10

Перечень быстроизнашиваемых деталей**

Примечание:

*1. Паспорта на металлоконструкцию к оборудованию не выдаются

**2. Документы в электронном виде - по официальному запросу Заказчика

Раздел 2

Перечень технической документации, предоставляемой Заказчику на коммерческой основе

№ п/п

Наименование

Вид носителя

Тип носителя

Примеч.

Разрабатываемая самостоятельно

2.1

Каталог запасных частей (на каждую ед. оборудования).

бумажный

или электронный

оригинал или копия

/ 2D, формат -pdf

стоимость рассчитывается индивидуально

2.2

Паспорт дробильно-сортировочного комплекса (ДСК)

2.3

Руководство по эксплуатации ДСК

2.4

Технический регламент на ДСК

2.5

Количественно-качественная схема ДСК

2.6

Кабельный журнал на ДСК

2.7

Монтажная рабочая схема электропроводки на оборудование ДСК

разрабатываемая с привлечением сторонних организаций

2.8

Проект на проведения спецработ на ДСК (заземление, молниезащита, освещения участка, пожарная сигнализация электропомещений (при наличии), автоматизация, видеонаблюдение, централизованная смазка оборудования)

бумажный

или электронный

оригинал или копия

/ 2D, формат -pdf

стоимость рассчитывается индивидуально

2.9

Протокол испытаний и измерений электрооборудования, и электропроводки ДСК согласно ПЭУ

2.10

Акты скрытых работ, измерения заземления, металлосвязи, петли «фаза-ноль» и т.д. согласно ПЭУ

2.11

Строительное задание на рабочую площадку ДСК

2.12

Строительное задание на опорную стену ДСК

2.13

Комплект электрических схем ДСК (автоматизация)

2.14

Проект по аспирации ДСК



Раздел 3

Перечень технической документации, которая не разрабатывается и не предоставляется Заказчику

№ п/п

Наименование

3.1

Перечень мероприятий по охране окружающей среды

3.2

Акты/протоколы проведения изысканий (геологические, геодезические, гидрометеорологические, экологические)

3.3

Технические условия на комплектующие изделия

3.4

Проект на выполнение системы мониторинга инженерных систем (СМИС)

3.5

Рабочий проект рекультивации дробильно-сортировочного комплекса (ДСК).

3.6

Бизнес-план строительства ДСК

3.7

Технико-экономическое обоснование строительства ДСК

3.8

Техническое задание на разработку карьера

3.9

Решения по подводу инженерных систем (водопровод, вентиляция, отопление, электроснабжение, пожаротушение
